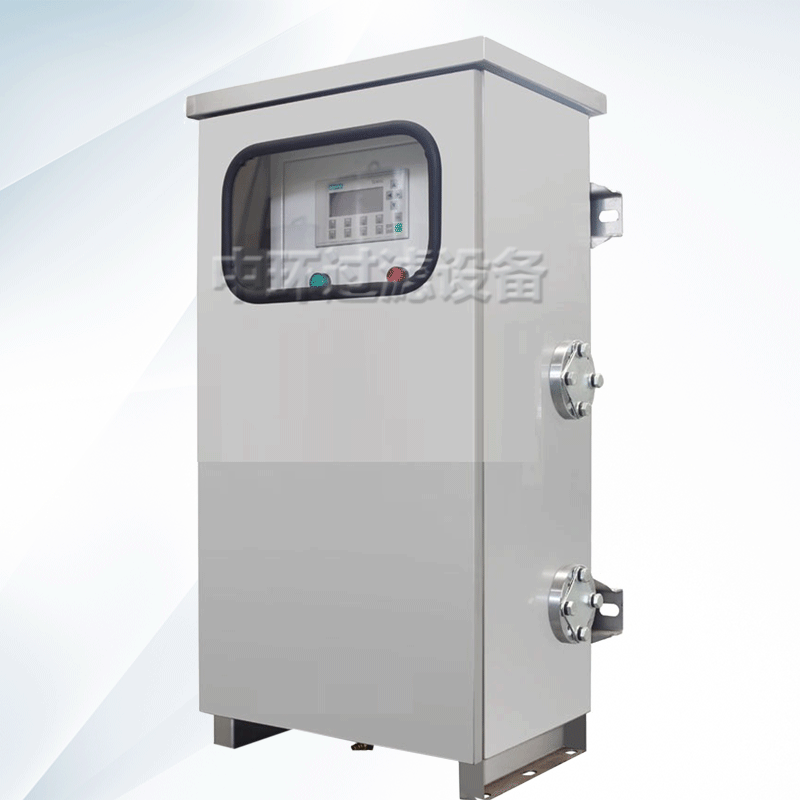

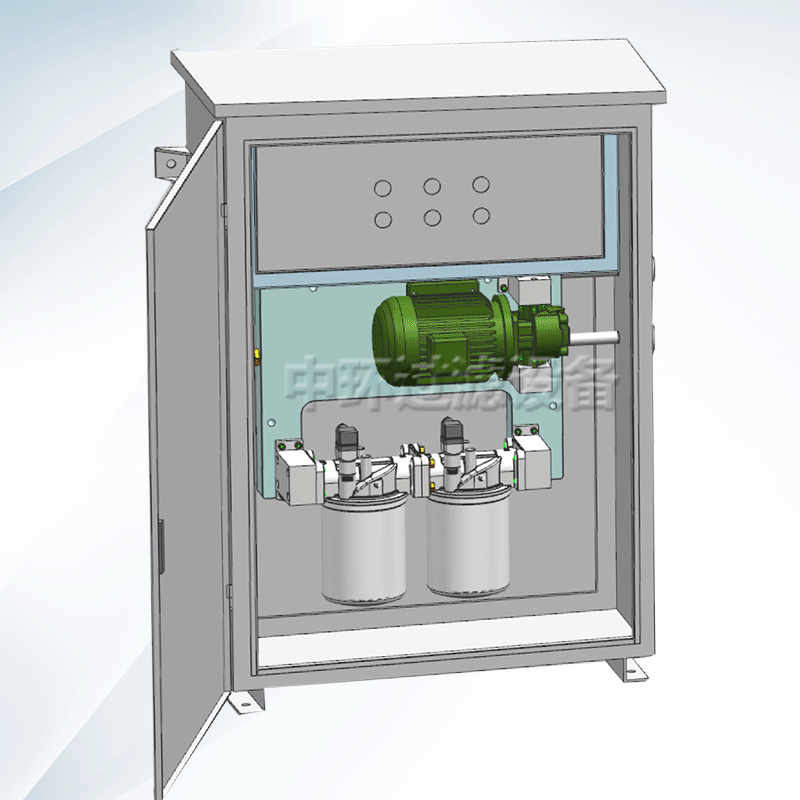

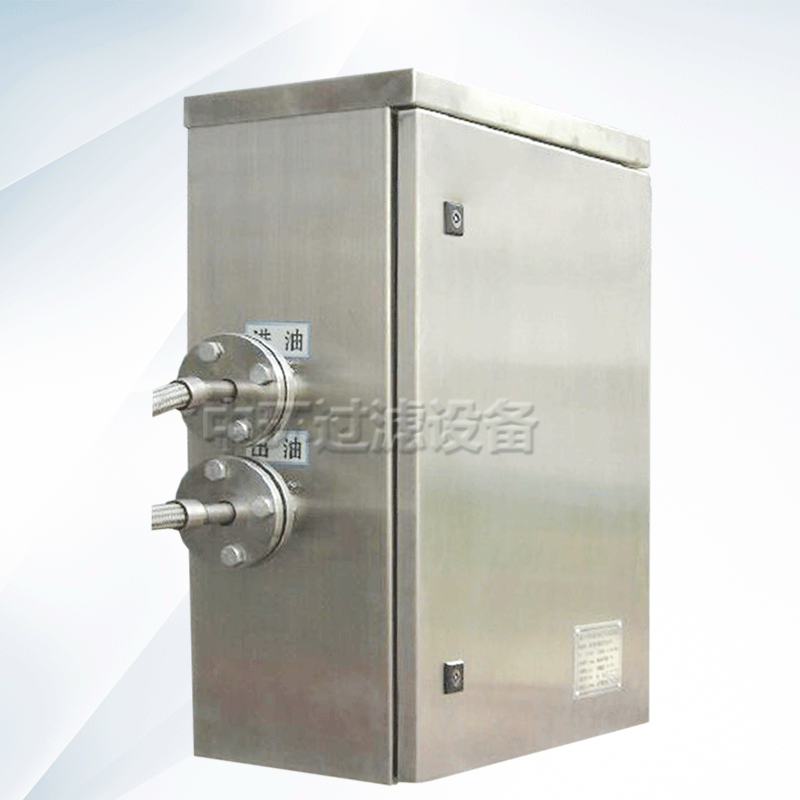

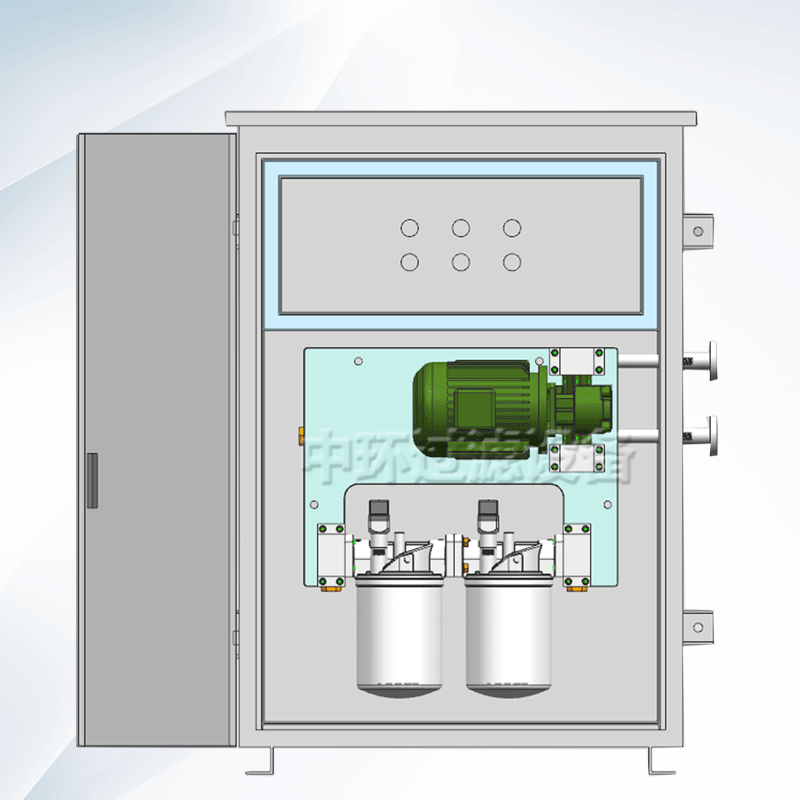

设备名称：DZX系列 变压器有载分接开关在线滤油机/滤油装置
有载分接开关在线滤油机主要用于变压器高压开关的旁路循环过滤。在变压器主系统正常运行的同时，通过旁路循环过滤系统有效吸附变压器油中的微量水分和拦截细微机械颗粒，提高油品的清洁度和绝缘强度；确保变压器油的含水量、闪点、击穿电压等电气理化指标不会降低，延长变压器高压开关等主设备的维修周期和油品的使用寿命。确保设备在检修周期内的安全运行。
设备特点
1、DZX系列变压器有载分接开关在线滤油机采用高端先进的PLC（Programmable Logic Control）控制技术，主要用于带有载调压变压器的电阻元件过渡、油中切换、各种电压等级的组合式和复合式有载分接开关。
2、该滤油装置采用高精密两级过滤的设计，其中一级采用精度达到1μm的滤芯，有效去除游离炭、金属微粒杂质等颗粒杂质，另外一级采用高性能活性吸附材料的滤芯，能高效去除水分、有机酸等物质，确保变压器油保持良好的耐压特性。
3、采用智能温度、湿度控制，当温度低于或高于设定值时（适宜温度设置0～40℃），系统会自动加热或散热，确保系统在各种温、湿度环境下正常工作可靠滤油，实现无人值守运行。
4、设有压力检测限压功能和溢流阀，当出口压力高于溢流阀开启压力时，油流通过溢流阀在系统内部形成循环。如溢流阀失效，压力检测限压功能自动启动，电机停止运转，保护系统。泵的吸油口设有压力传感器，防止进油阀未打开时启动电机，损坏油泵。
5、采用高性能嵌入式专用数字控制器，强电磁抗干扰设计、运行稳定可靠。液晶显示、中文菜单，可视窗观察功能，巡检人员在巡检设备的同时能通过视窗观察油过滤前后的品质。
6、可以在线补油，当有载开关长期工作导致油位下降时，可通过滤油系统本身的注油功能，将合格的同型号变压器油补充到有载分接开关内。
7、另外，该油品净化装置还设有自动报警闭锁功能、掉电保存记忆功能等，确保系统安全运行。
设备技术参数
设备项目
| 参数名称 | 单位 | 型号：DZX-10 |
技术参数 | 公称流量 | L/min | 10 |
工作压力
| Mpa | ≤0.5 |
工作电源 | V/HZ | 三相四线（380V/50HZ） |
总功率 | KW | 0.75 |
进出油管径 | DN | 25/25 |
过滤精度 | um | 1 |
环境温度
| ℃ | -50～70 |
介质温度
| ℃ | -20～100 |
设备尺寸 | cm | 55*33*105（宽*深*高） |
油过滤后指标 | 击穿电压
| KV | ≥50 |
清洁度 | NAS等级 | ≤6 |
尊敬的客户：如有特殊需求，请联系我司商务人员或技术工程师，我司将会提供免费的专业服务。
执行标准
GB2536-1990 变压器油
GB10584-1989 有载分接开关应用导则
DL/T574-1995 有载分接开关运行维护导则
GB/T 14542-2005 运行变压器油维护管理导则
GB/T7595-2000 运行中变压器油质量标准
GB7597-87 电力用油(变压器油、气轮机油)取样方法
GB/T7061-1987 运行中变压器油水分测定法(气相色普法)
